Bơm hỏa tiễn 4 inch công suất 7.5HP 3Pha 270FA7S4-PEXB

Bơm hỏa tiễn 4 inch công suất 7.5HP 3Pha 4inch 270FA7S4-PEXB có cánh bơm được thiết kế bằng vật liệu sợi thủy tinh (Noryl) có độ bền cao, kết cấu các tầng cánh của guồng bơm giúp các thể rắn, vật rắn như cát đi qua mà không phá hủy, gây hư hỏng cánh bơm, vỏ bên ngoài có kết cấu xuyên suốt bằng vật liệu Inox 304 có độ bền cao

Chi tiết bộ máy bơm hỏa tiễn 270FA7S4-PEXB

Guồng máy bơm hỏa tiễn Franklin 4inch

Công suất: 7.5HP (5.5kW)
Điện áp động cơ: 3 Pha 380V
Mã động cơ chìm giếng khoan: 2343288602G
Guồng bơm: FPS 270FA7S4-PEXB
Số tầng cánh: 24 cánh
Đường kính máy bơm: 4 inch
Cột áp: 102m – 50 m
Lưu lượng: 9 m3/h – 20 m3/h
Nơi sản xuất: Mexico
Bảo hành: Sản phẩm bơm hỏa tiễn 4 inch có thời gian bảo hành 12 tháng tiêu chuẩn
Chứng từ: C/O Public Notory, C/Q hãng Franklin Electric phát hành đầy đủ

Cách chọn dây cáp điện đấu nối cho máy bơm hỏa tiễn

Chiều dài dây cáp điện tối đa (Cáp đồng) lắp đặt cho động cơ chìm hỏa tiễn 1 pha
Động cơ 220V		Cỡ dây cáp điện (Cáp đồng – 70°C – mm2)
kW	HP	1.5	2.5	4	6	10	16	25	35	50	70	95
0.25	1/3	190	320	510	770	1260	1970	2960	3990	5340	6970	8750
0.37	1/2	120	210	330	500	820	1290	1950	2640	3560	4680	5910
0.55	3/4	80	140	230	350	580	900	1360	1830	2450	3210	4020
0.75	1.0	60	110	180	270	440	690	1050	1430	1930	2550	3230
1.1	1.5	40	70	120	190	310	490	750	1020	1390	1860	2380
1.5	2.0	30	60	100	150	250	400	620	850	1180	1590	2070
2.2	3.0	20	40	60	100	170	270	410	560	770	1030	1320
3.7	5.0	0	0	40	60	110	170	260	370	520	710	930

Ví dụ chọn cáp điện cho máy bơm chìm hỏa tiễn:

Tiết diện dây cáp điện cần cho máy bơm nước hỏa tiễn thả chìm công suất 3.7 KW (5HP), điện áp 220V, 1 pha lắp ở độ sâu 70m là bao nhiêu?
Từ bảng thông số được cung cấp ở trên, động cơ chìm bơm hỏa tiễn giếng khoan công suất 3.7 KW (5 HP) có thể được đấu nối đến 110m cáp tiết diện 10 mm2.

Kết hợp 2 cỡ dây cáp điện có tiết diện khác nhau như thế nào khi lắp đặt bơm hỏa tiễn giếng khoan?

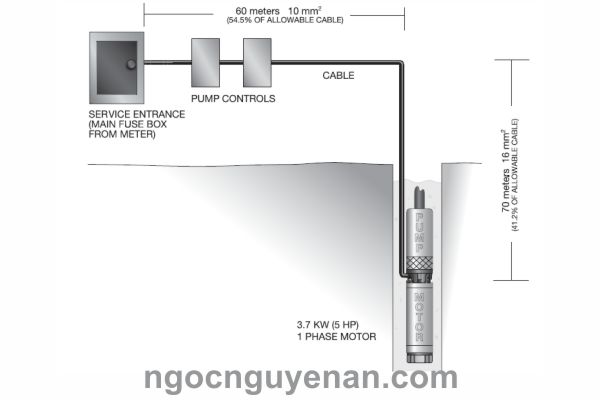

Hình ảnh kèm theo thể hiện ví dụ sử dụng kết hợp cáp có tiết diện khác nhau cho động cơ chìm bơm hỏa tiễn 1 pha điện áp 220V công suất 5 HP.

Cách chọn 2 cỡ dây dây cáp điện đấu nối cho máy bơm hỏa tiễn 4 inch

Hiện hữu đang có 60m cáp điện tiết diện 10 mm2.
60m/110m (tối đa cho phép) bằng khoảng 54.5%.
100% – 54.5% = 45.5% cáp điện khác tiết diện sẽ sử dụng.
70m (Từ miệng giếng đến Motor) bằng 45.5% chiều dài của cáp điện khác tiết diện.
70m/0.455 (45.5% ) = 154m
154m tương ứng với cỡ dây cáp điện nào trong bảng thông số trên để đấu nối cho động cơ chìm công suất 3.7 KW (5 HP).

Từ bảng thông số đã cho, ta thấy cáp 10 mm2 phù hợp nhất cho 110m, nhưng chiều dài của cáp sẽ không đáp ứng được, cỡ cáp 16 mm2 phù hợp nhất cho chiều dài 270m, do đó cáp tiết diện 16 mm2 có thể sử dụng để lắp đặt cho phần cáp còn thiếu 70m từ miệng giếng khoan đến máy bơm hỏa tiễn 4 inch này.
