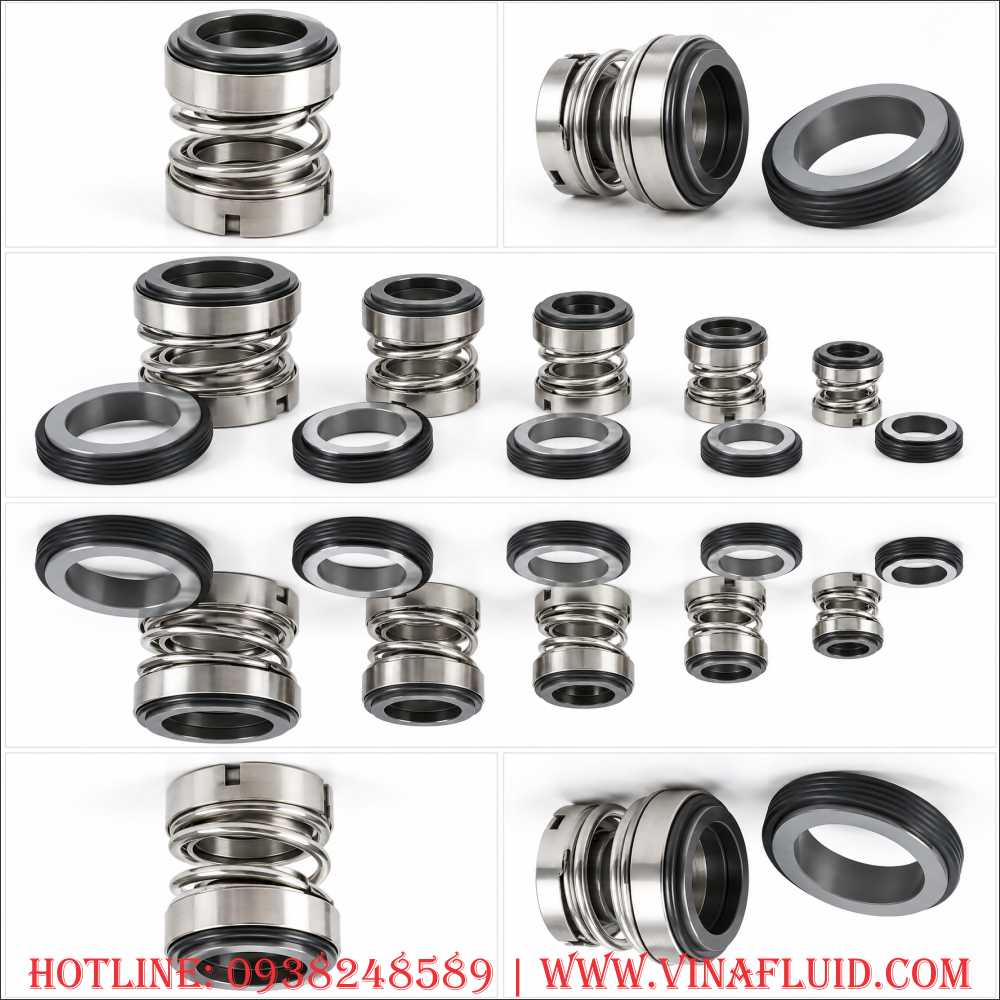

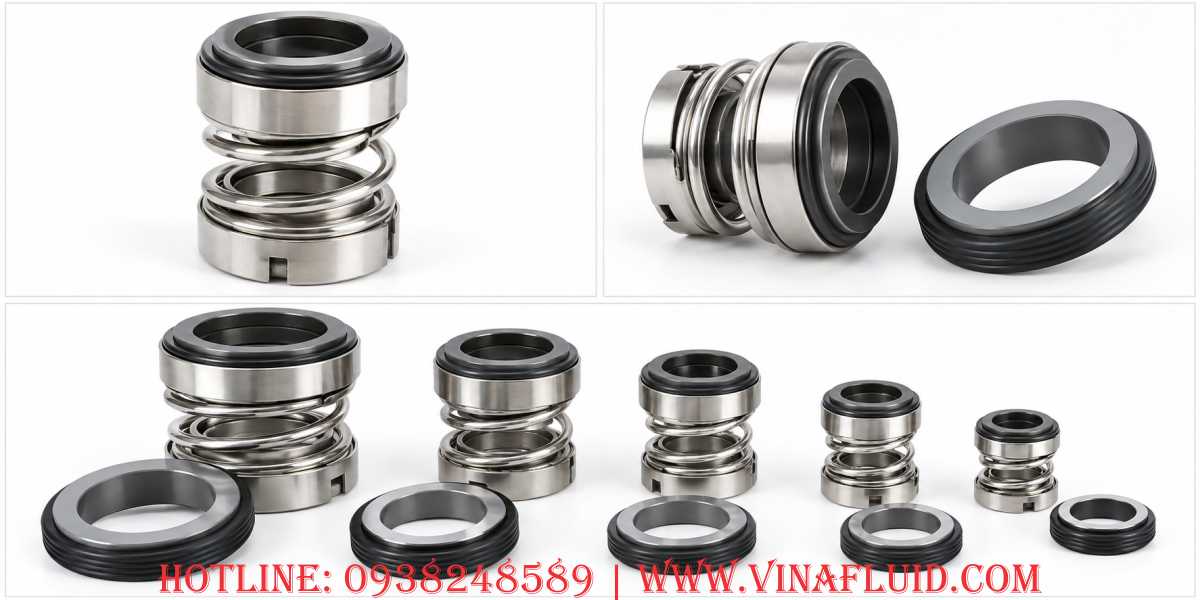

Phớt máy bơm trục ngang là linh kiện làm kín quan trọng được sử dụng tại vị trí trục quay của máy bơm, có nhiệm vụ hạn chế chất lỏng rò rỉ ra bên ngoài trong quá trình bơm vận hành.
Trong các dòng bơm ly tâm trục ngang, phớt cơ khí hay Mechanical Seal thường được lắp tại vị trí giữa trục bơm và buồng bơm. Hai bề mặt làm kín tiếp xúc với nhau dưới tác động của lực lò xo và áp suất môi chất, tạo thành vùng làm kín trong khi trục vẫn quay.
Công ty TNHH MTV Ngọc Nguyên An cung cấp nhiều loại phớt máy bơm trục ngang với kích thước, kiểu kết cấu và vật liệu khác nhau, phù hợp cho nhu cầu thay thế, sửa chữa và bảo trì máy bơm nước, bơm công nghiệp và nhiều thiết bị quay khác.
Phớt máy bơm trục ngang là gì?
Phớt máy bơm trục ngang còn được gọi là phốt máy bơm, phớt cơ khí, phớt bơm hoặc Mechanical Seal. Đây là bộ phận có nhiệm vụ tạo độ kín tại vị trí trục bơm đi xuyên qua thân máy bơm.
Khác với các loại gioăng tĩnh, phớt cơ khí phải làm việc trong điều kiện trục liên tục quay. Vì vậy, phớt được thiết kế với các bề mặt chà có độ chính xác cao, kết hợp cùng lò xo và gioăng đàn hồi để duy trì khả năng làm kín trong quá trình vận hành.
Khi phớt bị mòn hoặc hư hỏng, máy bơm có thể xuất hiện hiện tượng rò nước tại vị trí trục, nhỏ giọt nhiều hơn khi máy chạy, làm giảm độ tin cậy của hệ thống và có thể gây ảnh hưởng đến các bộ phận xung quanh.

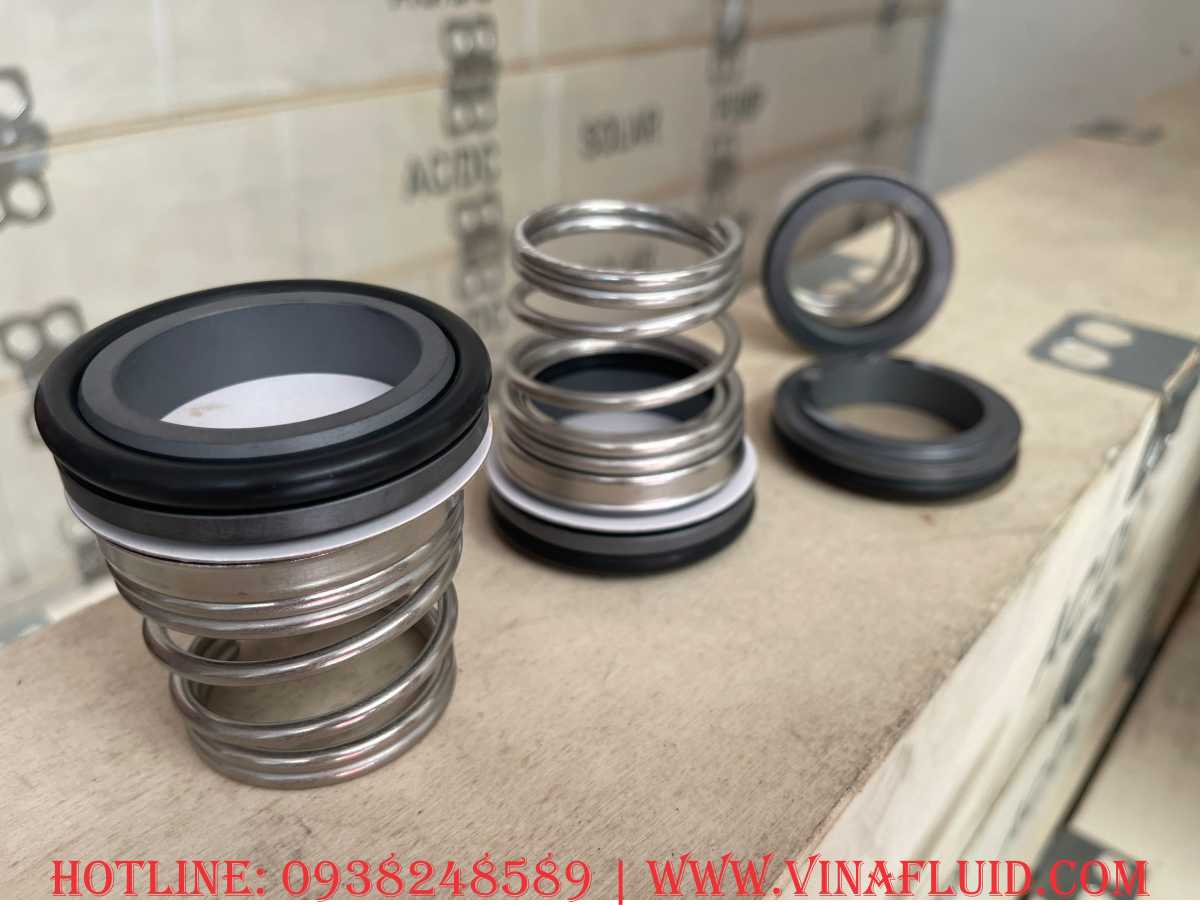

Cấu tạo của phớt bơm trục ngang
Tùy từng thiết kế, một bộ phớt cơ khí máy bơm có thể có cấu tạo khác nhau. Tuy nhiên, các thành phần thường gặp gồm:
1. Mặt tĩnh
Mặt tĩnh được lắp cố định trong buồng phớt hoặc thân bơm. Đây là một trong hai bề mặt chính tạo nên vùng làm kín.
2. Mặt động
Mặt động được lắp trên trục và quay cùng trục máy bơm. Khi máy hoạt động, mặt động duy trì tiếp xúc với mặt tĩnh để hạn chế chất lỏng đi qua khe làm kín.
3. Lò xo
Lò xo tạo lực ép cần thiết giữa mặt động và mặt tĩnh. Tùy loại phớt, thiết kế lò xo có thể khác nhau.
4. Gioăng làm kín
Các vòng O-ring hoặc gioăng phụ giúp làm kín giữa các chi tiết của bộ phớt và trục bơm. Vật liệu gioăng cần được lựa chọn phù hợp với môi chất và nhiệt độ làm việc.
5. Các chi tiết kim loại
Phần kim loại của phớt thường được chế tạo từ vật liệu có khả năng chống ăn mòn như inox, tùy theo từng dòng sản phẩm.
Vật liệu phớt máy bơm gồm những loại nào?
Không phải tất cả phớt máy bơm trục ngang đều sử dụng cùng một loại vật liệu.
Một số tổ hợp vật liệu phổ biến gồm:
- Carbon / Ceramic
- Carbon / Silicon Carbide (SiC)
- SiC / SiC
- Tungsten Carbide (TC)
- NBR
- EPDM
- Viton/FKM
- SUS304 hoặc SUS316 cho các bộ phận kim loại tùy thiết kế
Ví dụ, phớt 2100 được sử dụng trên một số dòng bơm trục ngang có thể sử dụng cấu hình SiC/SiC/Viton/SUS304 và được lựa chọn theo điều kiện môi chất, nhiệt độ và áp suất.
Không nên chọn phớt chỉ dựa vào đường kính trục. Cần kiểm tra thêm môi chất, nhiệt độ, áp suất, tốc độ quay và kích thước lắp đặt thực tế.
Phớt máy bơm trục ngang dùng cho những loại bơm nào?
Phớt bơm trục ngang được sử dụng rộng rãi trong nhiều thiết bị bơm như:
- Bơm ly tâm trục ngang
- Bơm nước công nghiệp
- Bơm tăng áp
- Bơm cấp nước
- Bơm tuần hoàn
- Bơm xử lý nước
- Bơm nước nóng
- Bơm dầu
- Bơm hóa chất
- Bơm công nghiệp
- Các thiết bị quay sử dụng cơ cấu làm kín bằng Mechanical Seal
Tùy model máy bơm, phớt có thể có thiết kế và kích thước hoàn toàn khác nhau. Do đó, khi thay phớt cần xác định chính xác loại bơm và kích thước phớt đang sử dụng.
Khi nào cần thay phớt máy bơm trục ngang?
Một số dấu hiệu thường gặp cho thấy phớt cần được kiểm tra hoặc thay thế:
Máy bơm bị rò nước tại trục
Đây là dấu hiệu dễ nhận biết nhất. Khi phớt bị mòn, hư mặt chà hoặc gioăng bị lão hóa, chất lỏng có thể rò ra tại khu vực trục bơm.
Phớt bị mòn hoặc nứt
Sau thời gian dài hoạt động, bề mặt làm kín có thể bị mài mòn. Nếu phát hiện mặt phớt bị xước sâu, nứt hoặc biến dạng thì nên thay thế.
Máy bơm từng bị chạy khô
Mechanical Seal không nên hoạt động trong điều kiện không có môi chất làm mát/bôi trơn phù hợp. Chạy khô có thể làm nhiệt độ tại bề mặt chà tăng nhanh và gây hư hỏng phớt.
Máy bơm hoạt động trong môi trường khắc nghiệt
Nước có cát, nước thải, hóa chất, nhiệt độ cao hoặc môi chất có tính ăn mòn có thể làm giảm tuổi thọ của phớt nếu sử dụng sai vật liệu.
Cách lựa chọn phớt bơm trục ngang phù hợp
Để chọn đúng phớt máy bơm trục ngang, Ngọc Nguyên An khuyến nghị khách hàng cung cấp càng đầy đủ thông tin càng tốt:
Đường kính trục:
Đo chính xác đường kính vị trí lắp phớt.
Model máy bơm:
Cho biết tên hãng và model máy bơm nếu có.
Môi chất:
Nước sạch, nước nóng, nước thải, dầu, hóa chất hoặc các loại dung dịch khác.
Nhiệt độ làm việc:
Nhiệt độ của chất lỏng ảnh hưởng trực tiếp đến lựa chọn gioăng và vật liệu phớt.
Áp suất làm việc:
Cần lựa chọn loại phớt phù hợp với điều kiện áp suất của hệ thống.
Tốc độ quay:
RPM của motor/bơm cũng là thông số cần xem xét khi lựa chọn Mechanical Seal.
Kích thước phớt cũ:
Nếu có thể, khách hàng nên tháo phớt cũ và cung cấp hình ảnh hoặc kích thước để đối chiếu.
Vì sao nên chọn đúng phớt máy bơm?
Một bộ phớt phù hợp giúp duy trì khả năng làm kín của máy bơm, hạn chế rò rỉ và hỗ trợ thiết bị vận hành ổn định.
Ngược lại, nếu sử dụng phớt không đúng kích thước hoặc sai vật liệu, phớt có thể nhanh chóng bị rò, nóng, mài mòn hoặc hư hỏng trong quá trình vận hành.
Đặc biệt đối với bơm công nghiệp, bơm hóa chất và bơm nước nóng, việc lựa chọn vật liệu mặt chà và gioăng cần được xem xét dựa trên điều kiện làm việc thực tế thay vì chỉ dựa vào hình dạng bên ngoài.
Ngọc Nguyên An cung cấp phớt máy bơm trục ngang
Công ty TNHH MTV Ngọc Nguyên An cung cấp các loại phớt máy bơm trục ngang, phớt cơ khí Mechanical Seal và phụ kiện làm kín cho máy bơm.
Sản phẩm có nhiều kích thước và kiểu kết cấu, phục vụ nhu cầu thay thế phớt cho máy bơm nước, bơm công nghiệp và các thiết bị quay.
Để lựa chọn chính xác, khách hàng có thể gửi:
- Hình ảnh phớt cũ.
- Hình ảnh máy bơm.
- Model máy bơm.
- Đường kính trục.
- Kích thước phớt.
- Môi chất bơm.
- Nhiệt độ và điều kiện làm việc.
Ngọc Nguyên An sẽ dựa trên các thông tin này để tư vấn loại phớt phù hợp với thiết bị thực tế.
