Hộp nối trụ đèn Tangent MTC-TR-3S-1

Hộp nối trụ đèn Tangent MTC-TR-3S-1 dùng để đấu nối dây cáp trục chính và rẽ nhánh ra đèn. Ngõ ra đèn được đóng cắt và bảo vệ bởi ELCB (RCBO) 6A hoặc 10A DOOWON, sản xuất tại Hàn quốc. Toàn bộ đạt độ kín Ip68. 2 đèn báo nguồn vào ra tiện cho vận hành và sửa chữa.

Sử dụng bộ cầu đấu liên thông đấu nối 4 pha. Nên nhỏ gọn, dễ lắp đặt và giảm chi phí vận hành sửa chữa. Phù hợp cho các dự án lắp mới dùng dây đến 36mm2. Dùng cho mạng 3P4D dòng tối đa 95A

==>> Catalogue hộp nối kín nước trụ đèn – Loại phổ thông thông dụng

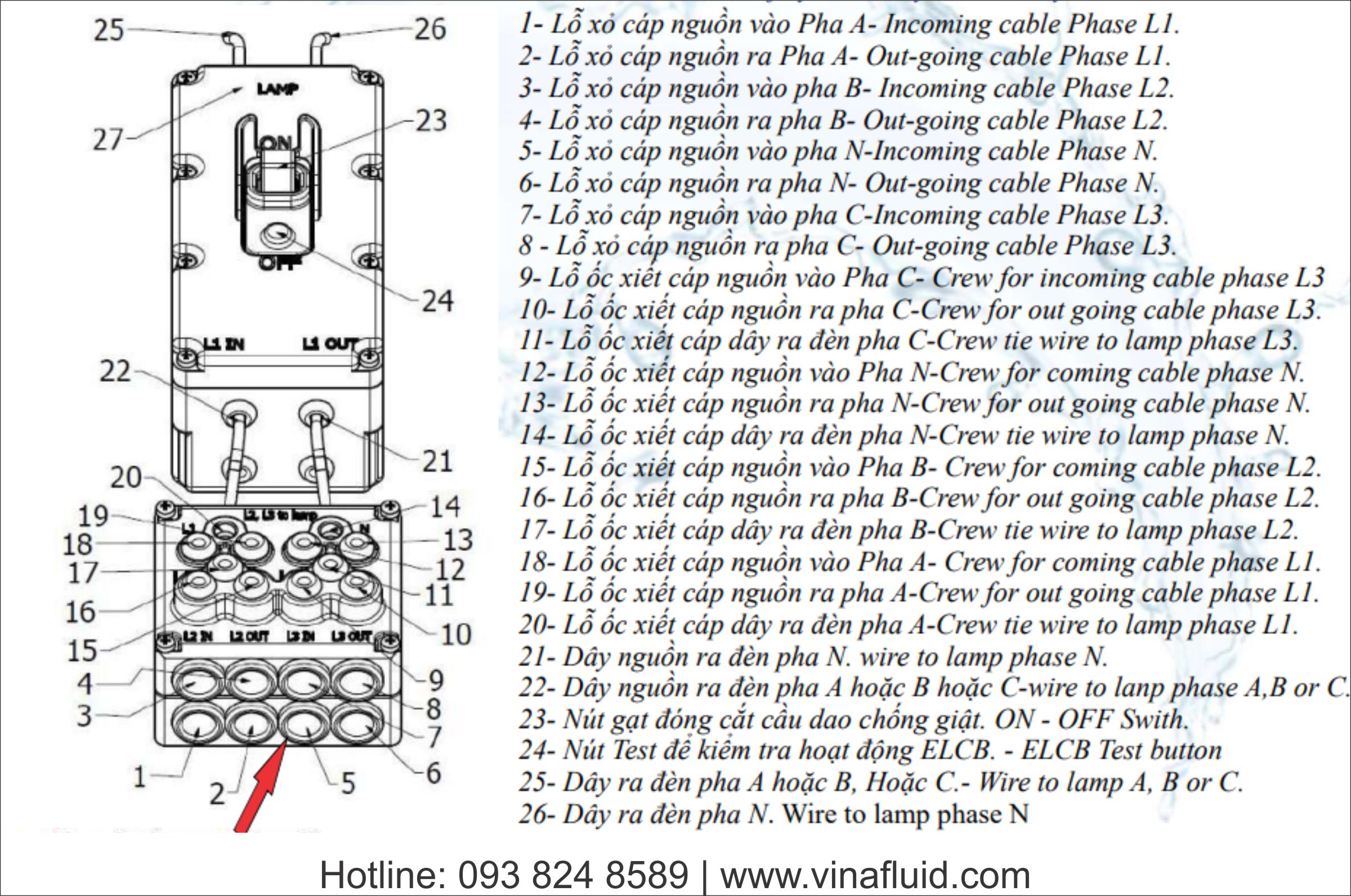

==>> Catalog hộp nối Tangent MTC-TR-3S-1 và Tangent MTC-TR-B2-4

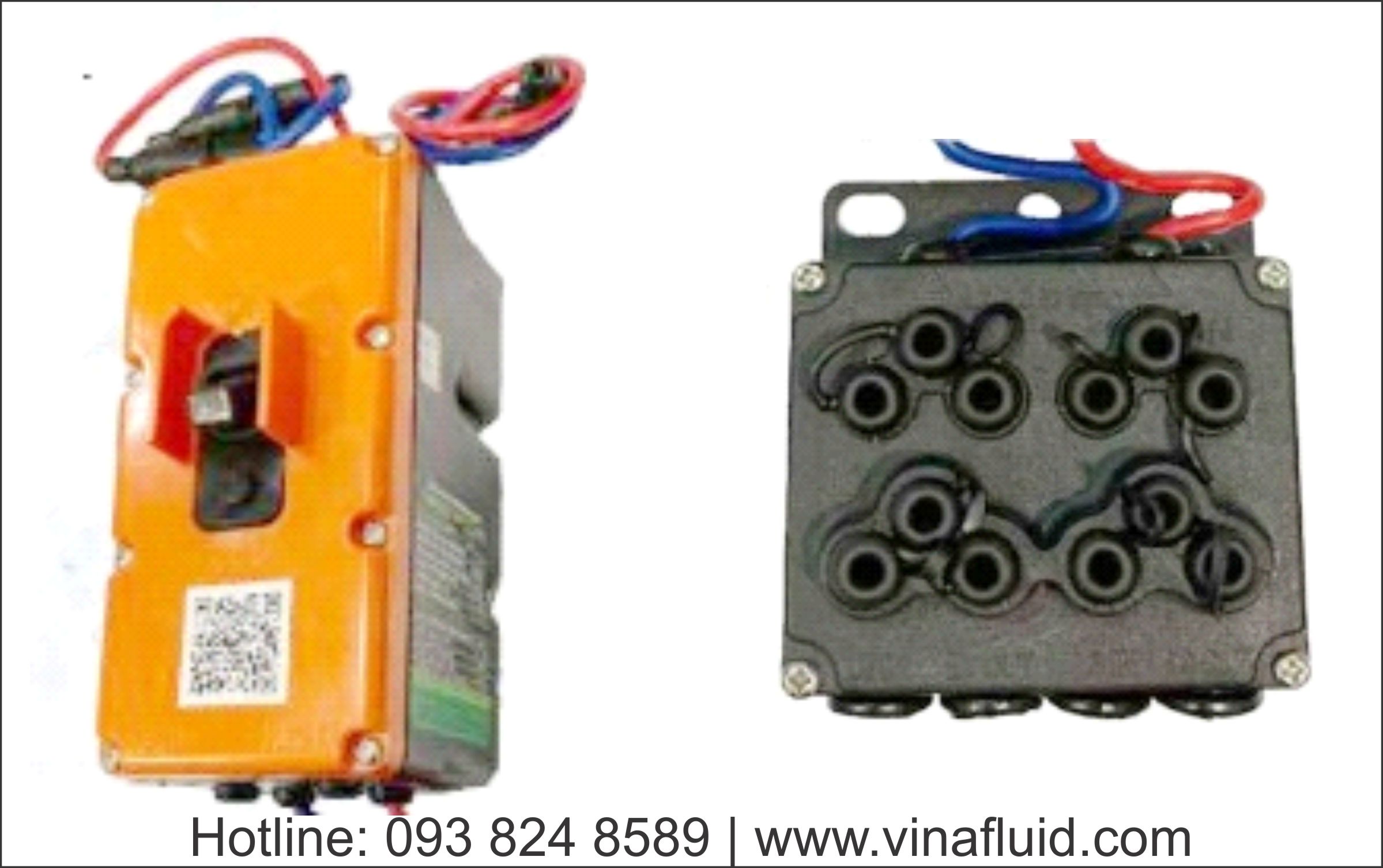

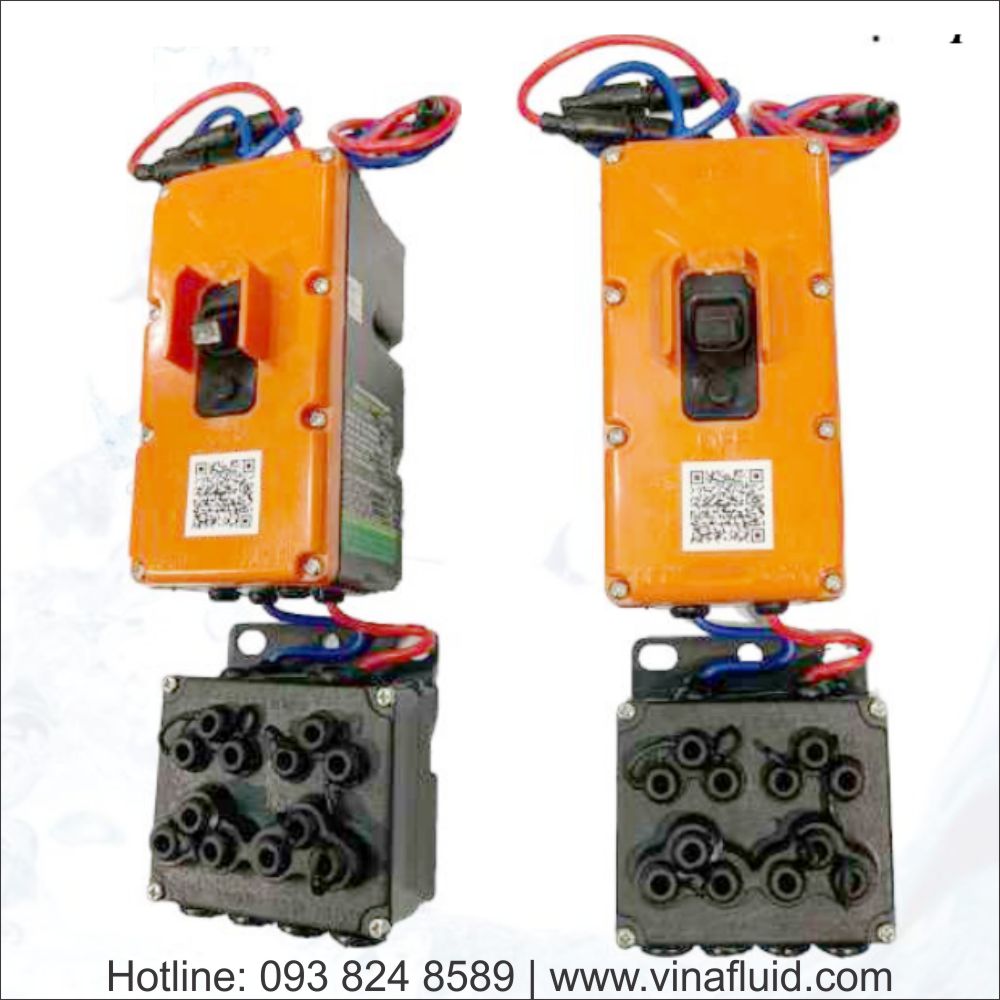

Hộp nối trụ đèn Tangent MTC-TR-3S-1 và cầu đấu liên thông đi kèm

Hướng dẫn lắp đặt hộp nối cáp trụ đèn

• B1: tháo 8 chụp cáp ở đáy hộp ra cắt theo kích thước cáp sử dụng như hướng dẫn.
• B2: lắp toàn bộ 8 chụp cáp vào hộp.
• B3: Pha B, C : cắt bỏ lớp bọc cách điện khoảng 15mm, dùng bút đánh dấu khoảng 20mm từ mép vỏ cách điện vào phần cách điện.Dùng dầu silicon bôi nhẹ lên vỏ cáp, xỏ cáp trực tiếp vào lỗ xỏ cáp pha B hoặc C sao cho vị trí đánh dấu gần sát vào hộp. Dùng lục giá xiết chặt, thử rút cáp kiểm tra độ chặt của cáp.
• B4: Pha A, N : cắt bỏ lớp bọc cách điện khoảng 15mm, dùng bút đánh dấu khoảng 30mm từ mép vỏ cách điện vào phần cách điện. Dùng dầu silicon bôi nhẹ lên vỏ cáp, xỏ cáp trực tiếp vào lỗ xỏ cáp pha A hoặc N sao cho vị trí đánh dấu gần sát vào hộp. Dùng lục giá xiết chặt, thử rút cáp kiểm tra độ chặt của cáp.
• B5: Chọn pha cần ra dây tới đèn, tháo nút chụp pha đó và pha N, cắt thông lỗ chụp lắp nút chụp vào hộp, loại bỏ lớp cách điện khoảng 10mm, xỏ vào hộp qua chụp đã cắt. Dùng lục giá xiết chặt dây vào hộp.
• B6: Nối dây ra đèn vào đèn qua cosse, ép chặt rồi chụp bảo vệ kín mối nối.
